系统硬件组成

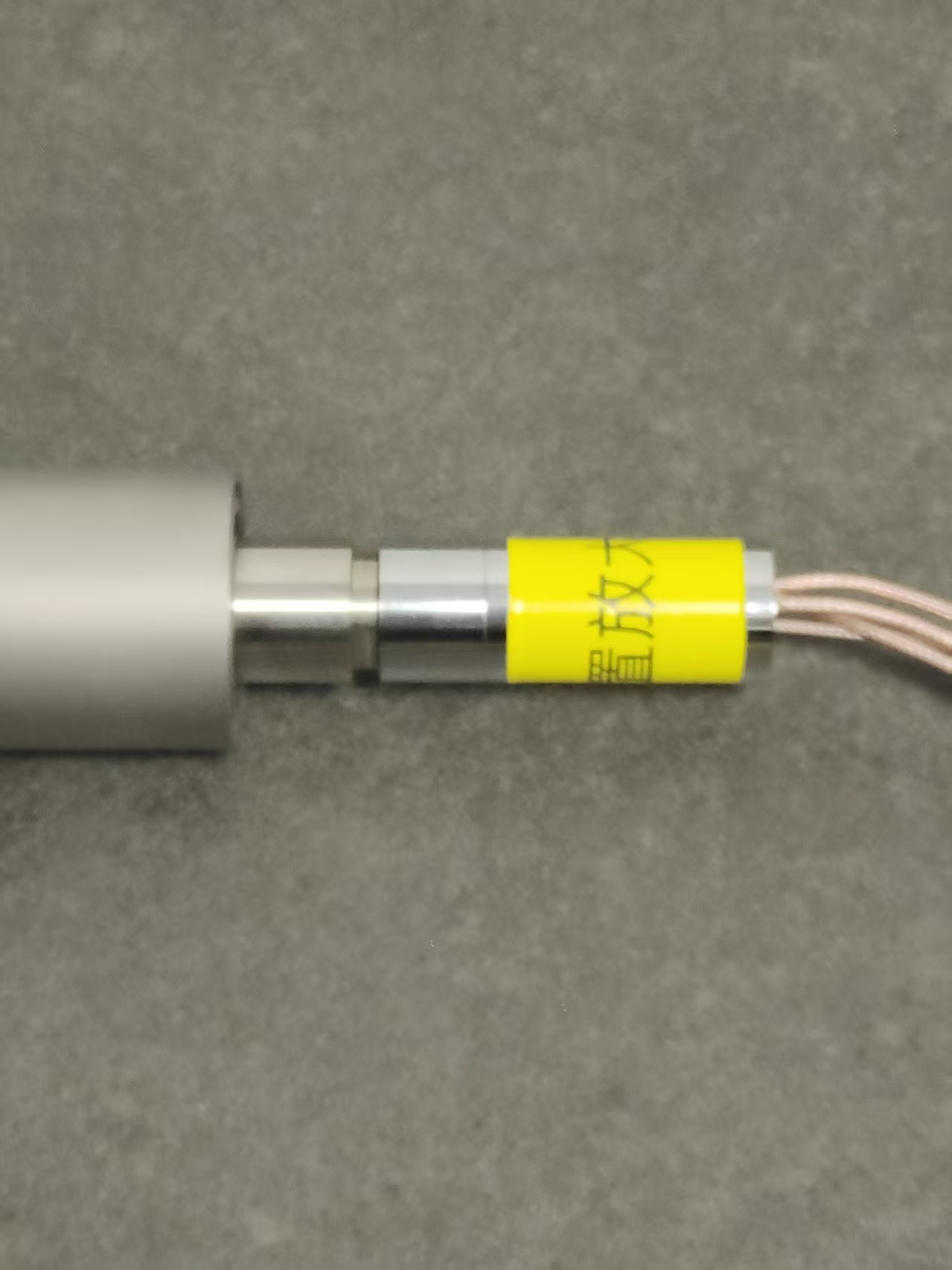

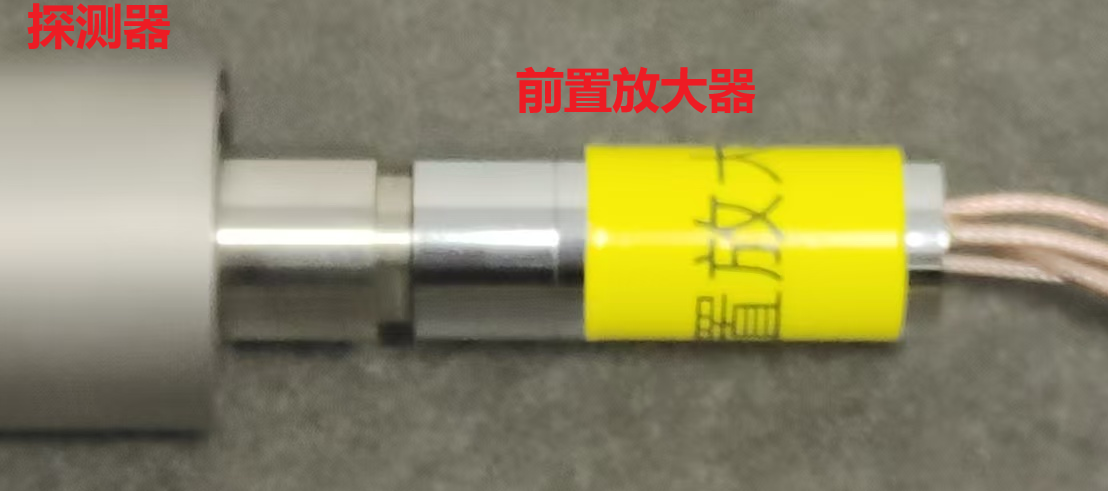

整套采集系统包含：探测器、探测器前置放大器（简称前放）、多道数据采集盒、RS485转USB转换模块、7针航空插头5芯电缆、+12V电源、上位计算机、上位机软件。

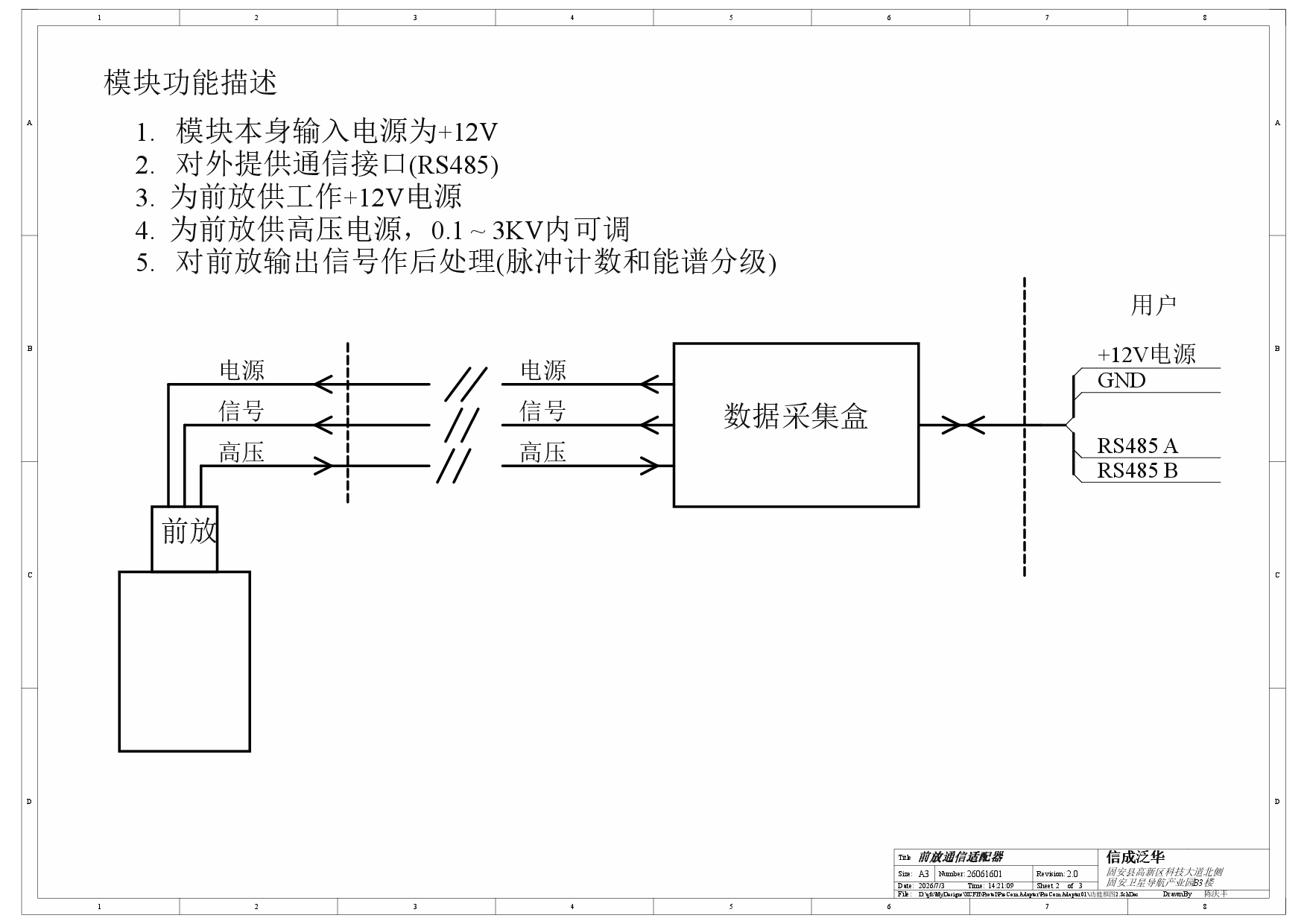

系统信号链路：探测器→前放放大模拟信号→数据采集盒模数转换→RS485总线→RS485转USB→电脑上位软件。
硬件接线

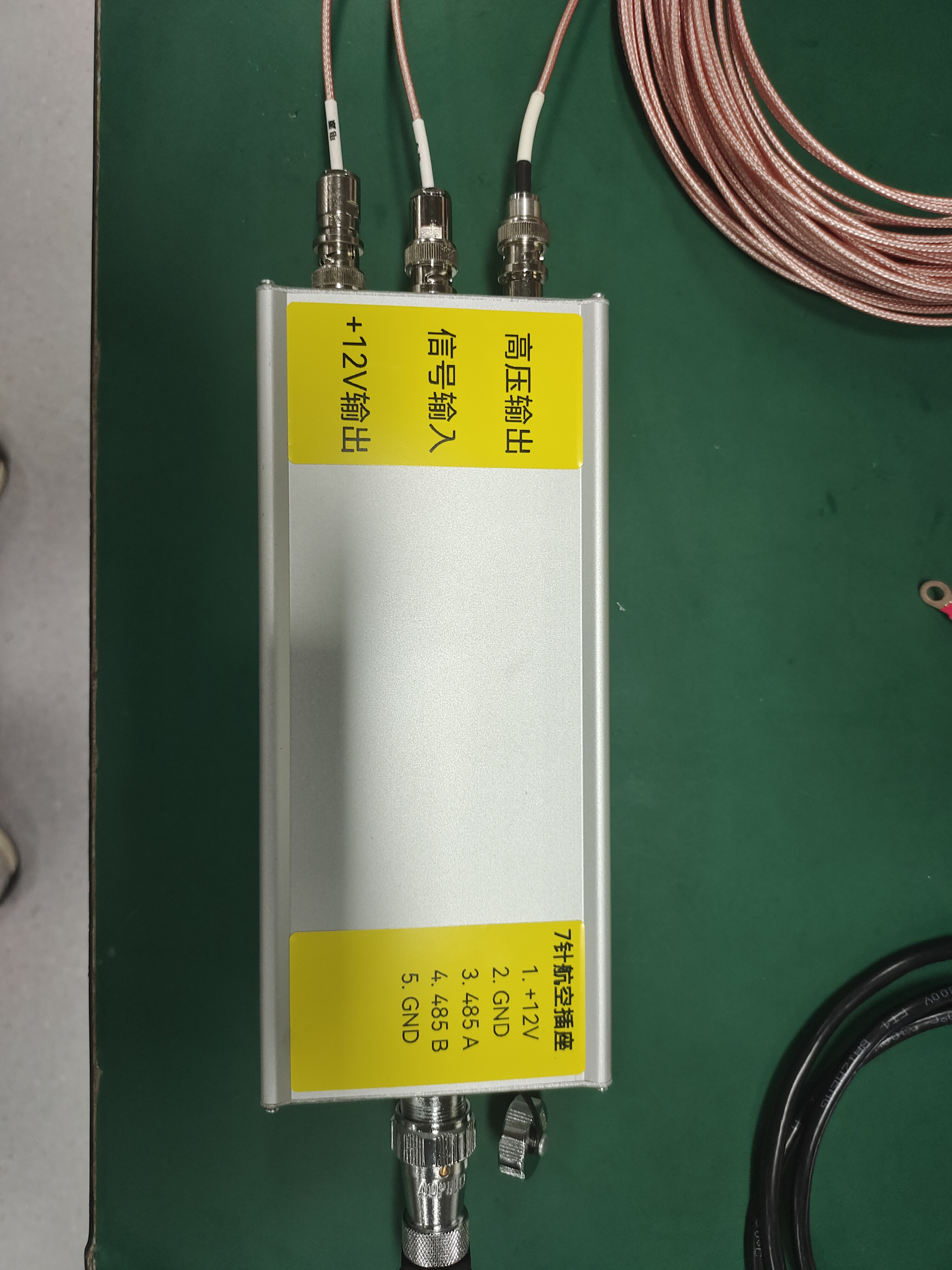

前放与数据采集盒连接

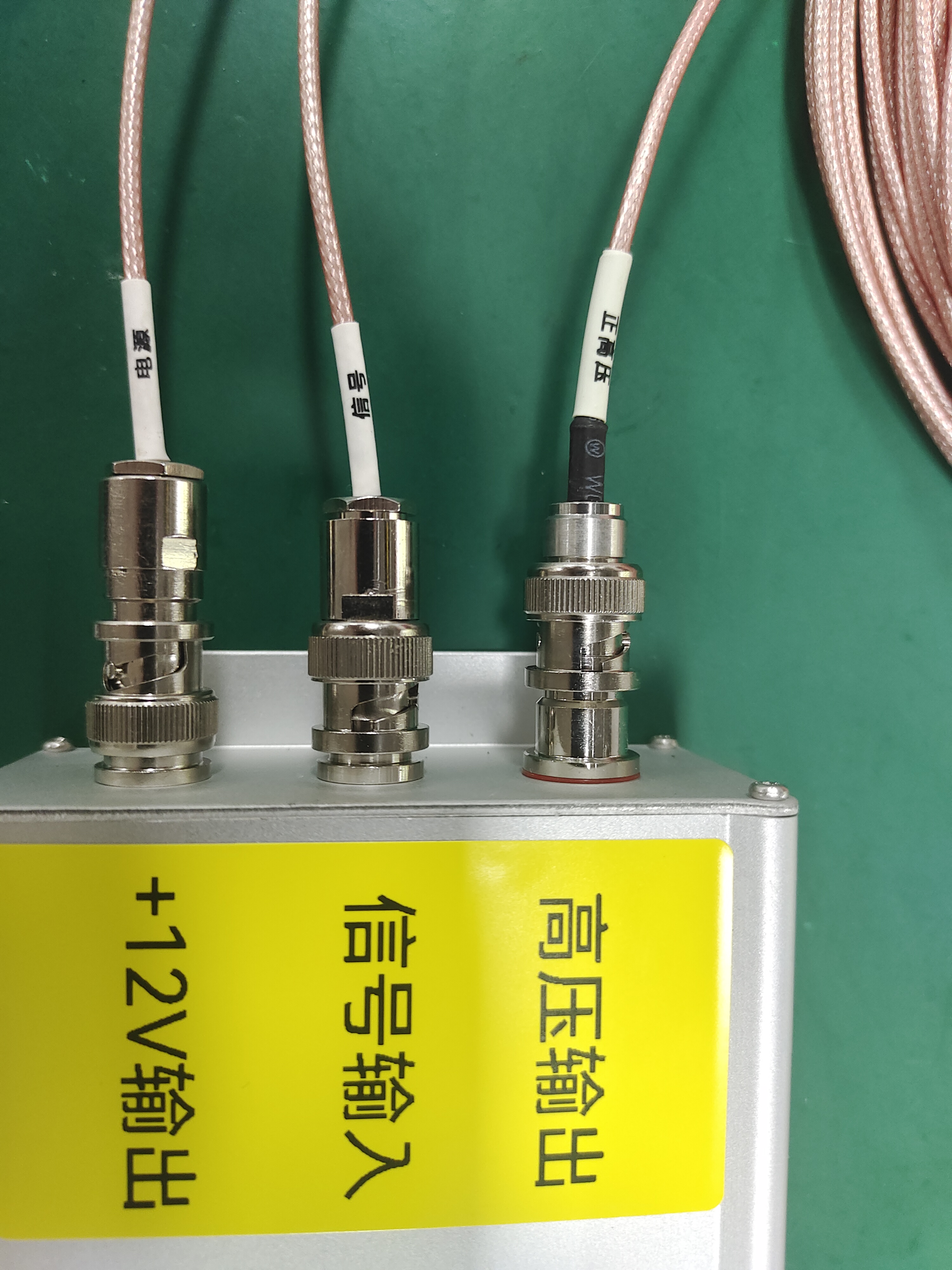

前放信号线缆接入采集盒信号输入通道，拧紧接头；前放高压线缆接入采集盒高压输出通道，拧紧接头；前方电源线缆接入采集盒+12V输出通道，拧紧接头。
采集盒与用户端连接
1. 将配套的5芯电缆插到采集盒7针航空插座上，拧紧接头；
2. 将5芯电缆的+12V、GND接到+12V电源的正、负输出上；
3. 将5芯电缆的485 A、485 B分别接到USB转485模块的A、B（或T/RX+、T/RX-）上；
4. 将USB转485模块插到电脑USB口。
上电与数据读取
1. 上电，打开+12V电源开关；
2. 打开上位机软件，选择连接对应的串口，开始读取数据，软件使用方法请参考《信成泛华数据采集软件使用说明》
3. 查看脉冲计数率，在软件左上角这一块中，有时间周期文本框，这里是设置脉冲计数的计时周期的，比如写入10，然后点击写入按钮，左边的数字就每10S更新一次，表示10S内的累积脉冲数计数。
查看探测器信号能谱，能谱曲线在软件中间位置，背景为黑色，能谱数据是累积的数据，数据保存在采集盒中，掉电数据会丢失，每次上电都是重新开始累积的。上位机软件可以把当前累积的能谱数据保存下来，以作比对及研究分析。
可以通过能谱图右上边的查看历史图谱按钮打开以前保存的能谱图。
